Productos para Steel Framing
Steel Framing
El Steel Framing se sustenta a partir de perfiles normalizados de acero estructural galvanizado con un grado de acero ZAR 250 de la Norma IRAM-IAS U500-214 con una tensión de fluencia de 250Mpa. y recubrimiento galvanizado Z275 (275gr/m2 en ambas caras).

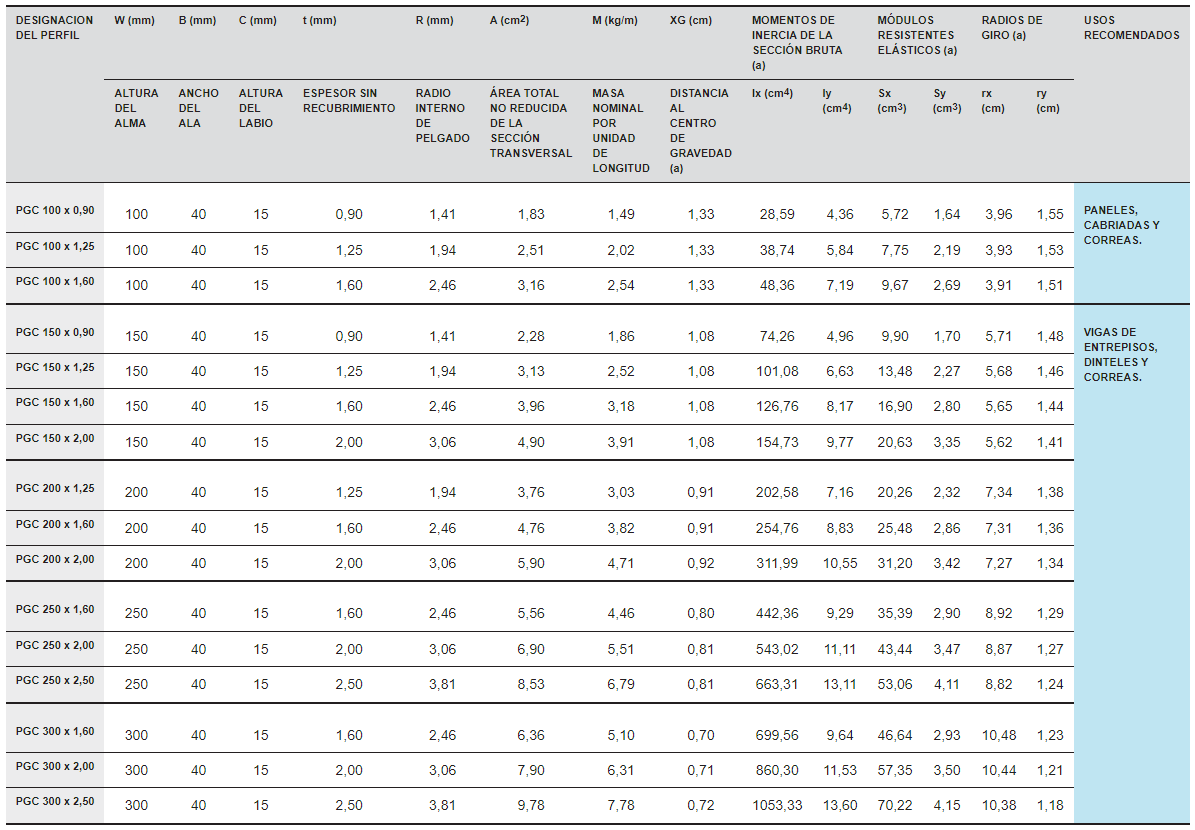

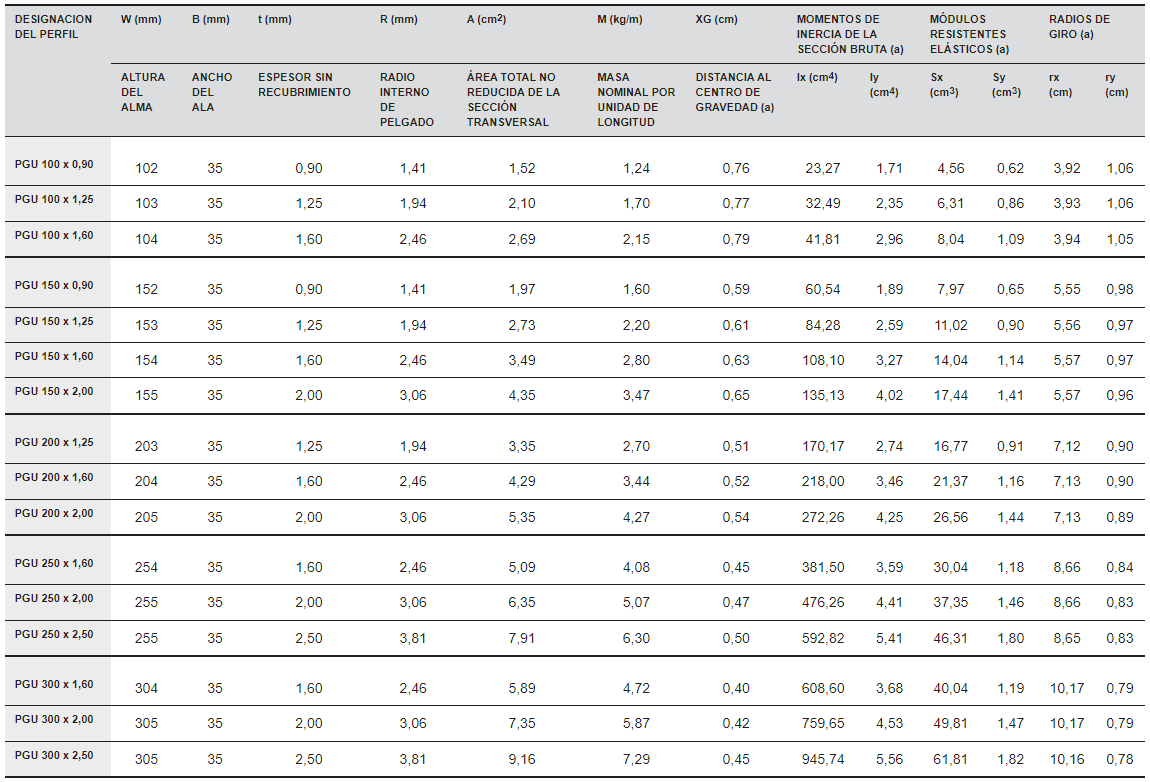

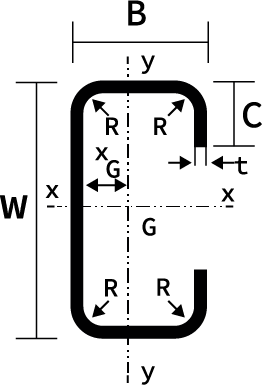

A continuación las características físicas de la sección:
Accesorios
Sistema de Construcción Steel
En Acero Perfil desarrollamos accesorios complementarios al Sistema de Construcción Steel Frame que aseguran el correcto funcionamiento estructural.
Arandela:
Suplemento de fijación para los anclajes mecánicos, aumenta la superficie de contacto entre el anclaje, la solera del panel y las fundaciones.
| A | 58 mm |
| B | 58 mm |
| D | 17,5 mm |
| Esp | 3,2 mm |
Cartela:
Complemento de arriostramiento para la Cruz de San Andrés, aporta superficie para aumentar la cantidad de tornillos de vinculación.
| A | 200 mm |
| B | 200 mm |
| Esp | 1,29 mm |
CO-AN Conector de Anclaje HTT14:
Complemento de vinculación entre los paneles y las fundaciones. También es utilizado complementariamente en los extremos de la Cruz de San Andrés para transmitir los esfuerzos de tracción.
| A | 62 mm |
| B | 62 mm |
| C | 345 mm |
| D | 16,5 mm |
| Esp | 3,2 mm |
S/A 23:
Ángulo de conexión para apeos metal – metal (vigas, cabios, correas, entrepisos).
| A | 69 mm |
| B | 52 mm |
| C | 40 mm |
| Esp | 1,29 mm |
Tensor de la Cruz de San Andres:
Suplemento para aumentar la tensión del fleje en la Cruz de San Andrés.
| A | 70 mm |
| B | 40 mm |
| C | 40 mm |
| D | 11 mm |
| Esp | 3,2 mm |
Certificación
